Design innovativo della valvola riduttrice di pressione pilotata: senza tubazioni e progettata per prevenire danni da alta pressione

Modello BTR / BFR: la valvola riduttrice di pressione a controllo pilotato riduce la pressione del fluido in ingresso al valore desiderato in uscita. La valvola riduttrice di pressione previene danni alle tubazioni causati da pressioni elevate. Il design esclusivo a pistone elimina la necessità di tubazioni di collegamento, rendendo la valvola compatta e facile da trasportare e installare. Il semplice sistema di controllo pilotato consente la regolazione della pressione direttamente in loco.

Caratteristiche principali e vantaggi della valvola riduttrice di pressione a controllo pilotato

• Nessuna tubazione, dimensioni compatte per facilitare trasporto, installazione, manutenzione e riparazione.
• Mantiene costante la pressione in uscita indipendentemente dalle variazioni della pressione in ingresso.
• Adatta per liquidi e gas di uso generale.
• Installazione versatile, possibile sia in posizione orizzontale che verticale.
• Ampia capacità operativa per gestire la pressione delle reti idriche locali e adattarsi a specifiche esigenze delle pompe.
• Il pilota di regolazione consente una facile taratura della pressione.
• Manutenzione semplice, kit di manutenzione disponibili su richiesta.

Quali sono i vantaggi delle valvole riduttrici di pressione Z-Tide di tipo a pistone rispetto a quelle di tipo a membrana?

• Ampia scelta di materiali: disponibili in ghisa, ghisa sferoidale, bronzo, acciaio inox 304 e acciaio inox 316 per una maggiore durata e compatibilità chimica.
• Maggiore capacità di flusso: progettate con una camera più ampia, garantiscono portate più elevate e una migliore efficienza del sistema.
• Design senza tubazioni: non richiedono tubazioni o condotti esterni, semplificando installazione e manutenzione.
• Ampia gamma di dimensioni: disponibili da 1.5" fino a 56", adatte sia per applicazioni di piccola che di grande scala.
• Installazione flessibile: possono essere installate sia in posizione orizzontale che verticale, adattandosi a diverse configurazioni di tubazioni.
• Qualità certificata: conformi agli standard internazionali con certificazioni UL, WRAS, CE e ATEX, garantendo affidabilità e conformità per diversi ambienti industriali.

Riferimento progetto: Sudafrica – Stazione di riduzione della pressione per applicazioni minerarie

In una stazione di riduzione della pressione per il settore minerario in Sudafrica, il cliente ha adottato la nostra valvola riduttrice di pressione a controllo pilotato (Modello BFR, 6") e la valvola di sfioro a controllo pilotato (Modello BFL, 4") per stabilizzare il flusso ad alta pressione all'interno del sistema di tubazioni. Queste valvole, realizzate in ghisa sferoidale con estremità flangiate, sono progettate per ambienti industriali gravosi, garantendo resistenza e durata anche in condizioni minerarie difficili.

Il modello BFR presenta una struttura a pistone unica che elimina la necessità di tubazioni di collegamento, rendendolo compatto e facile da manutenere. Il sistema di controllo pilotato consente una regolazione precisa della pressione direttamente in loco. Insieme, le valvole BFR e BFL proteggono la rete di tubazioni minerarie dai picchi di pressione, offrendo prestazioni eccellenti e affidabilità a lungo termine in un contesto operativo critico.

Domande frequenti sulla valvola riduttrice di pressione di tipo pilotato

D1: Come funziona una valvola riduttrice di pressione a controllo pilotato?

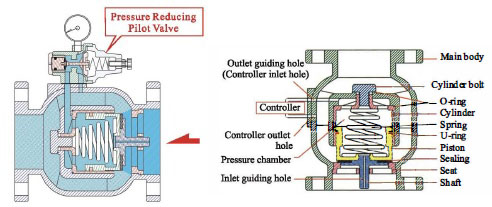

Il pistone all'interno della valvola si muove in risposta alle variazioni di pressione. Un sistema di controllo pilotato consente una regolazione precisa della pressione in uscita. Quando la pressione in ingresso supera il valore impostato, il pistone si chiude parzialmente per ridurla; quando la pressione in ingresso diminuisce, si apre per mantenere la pressione di uscita desiderata.

D2: La valvola riduttrice di pressione a controllo pilotato può essere installata orizzontalmente o verticalmente?

Sì, le valvole riduttrici di pressione di tipo pilotato sono progettate per un'installazione versatile. Possono essere montate sia in posizione orizzontale che verticale, a seconda della configurazione delle tubazioni e dello spazio disponibile.
