La valvola riduttrice di pressione a micro-pressione (PRV) RELT-SLP / RELF-SLP, nota anche come regolatore a pressione ultra-bassa, è progettata specificamente per applicazioni che richiedono pressioni in uscita inferiori a 1 kgf/cm². Il suo ampio diaframma offre un meccanismo altamente sensibile per una regolazione precisa della pressione, rendendola ideale per sistemi ad aria e gas.

Difference between RELT / RELF vs RELT-SLP / RELF-SLP models

Sia le RELT/RELF sia le RELT-SLP/RELF-SLP sono valvole riduttrici di pressione ad azione diretta. La serie RELT/RELF è progettata per applicazioni a bassa pressione, con un campo di regolazione da 0.2 a 1.5 bar. La serie RELT-SLP/RELF-SLP, invece, è destinata a pressioni ultra-basse, con campi di pressione da 0.03–0.15 kgf/cm² e 0.08–0.4 kgf/cm², offrendo un controllo estremamente sensibile e preciso per sistemi ad aria e gas.

Caratteristiche e vantaggi principali della valvola riduttrice di pressione a micro-pressione ad azione diretta

• La valvola riduttrice di pressione a micro-pressione è ideale per i sistemi generali di gas, garantendo un controllo della pressione stabile e affidabile.
• Il grande diaframma offre un'elevata sensibilità, assicurando una regolazione della pressione precisa e reattiva.

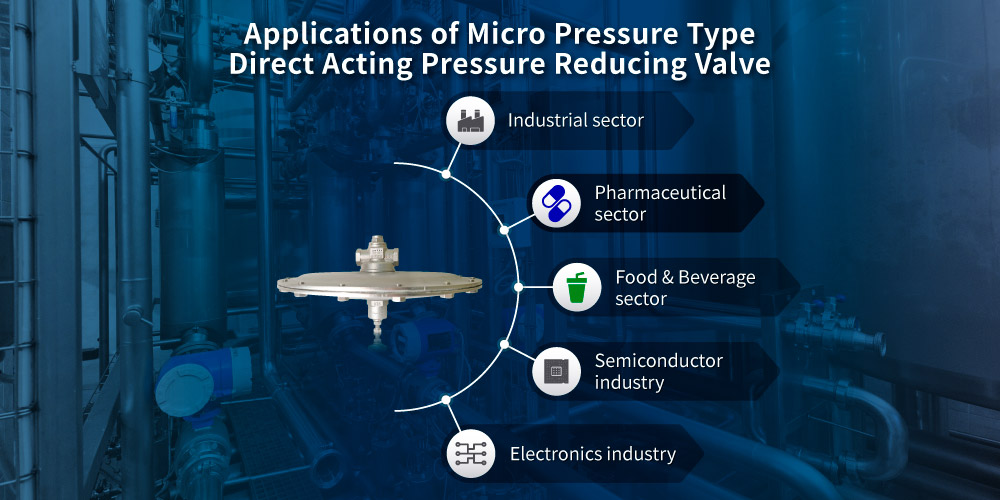

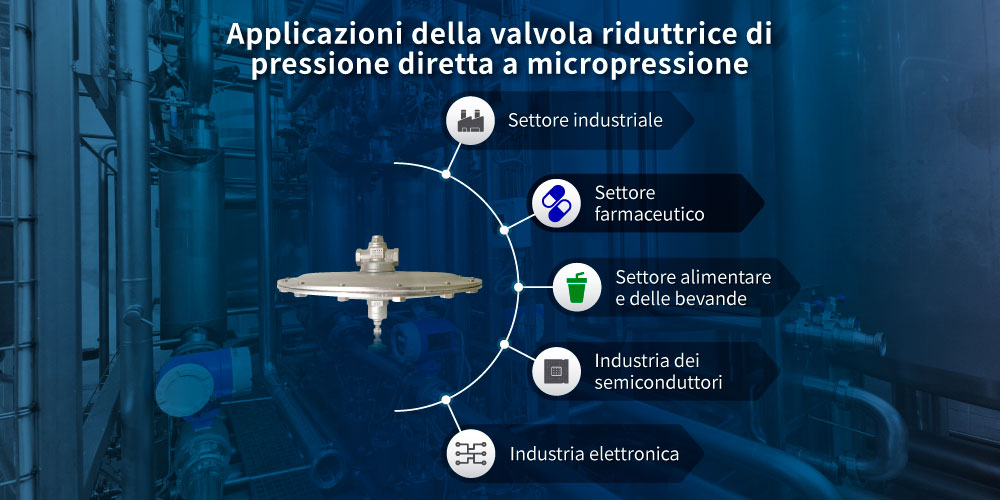

• Adatta all'automazione dei processi e a un'ampia gamma di applicazioni industriali, elettroniche e nel settore dei semiconduttori.
• La regolazione della pressione è semplice e accurata grazie alla vite di regolazione (adjusting nut).
• I corpi superiore e inferiore in SS316 forniscono un'eccellente resistenza alla corrosione e una lunga durata operativa.
• Il pistone bilanciato mantiene una pressione di uscita costante anche in presenza di fluttuazioni della pressione di ingresso; il manometro integrato consente di visualizzare la pressione in uscita.
• Manutenzione semplice, con kit di manutenzione disponibili su richiesta.

Riferimento di progetto: Valvole riduttrici di pressione per azoto in un impianto di semiconduttori, Taiwan

La valvola riduttrice di pressione a micro-pressione ad azione diretta Z-Tide da 1" (RELT-SLP) è stata installata sulle linee di azoto per ottenere una pressione di uscita ultra-bassa e stabile. La sua regolazione precisa e la struttura in SS316 resistente alla corrosione hanno garantito un funzionamento affidabile e una lunga durata, elementi essenziali per i processi critici dell'industria dei semiconduttori.

Domande frequenti (FAQ) sulla valvola riduttrice di pressione a micro-pressione ad azione diretta

D1: Quali sono le applicazioni tipiche delle valvole riduttrici di pressione ultra-bassa?

Sono comunemente utilizzate nella distribuzione idrica di precisione, nei sistemi di irrigazione, nei laboratori, e in apparecchiature che richiedono una pressione di uscita minima e altamente stabile.

D2: Come deve essere regolata la valvola riduttrice di pressione a micro-pressione?

Installare la valvola riduttrice in posizione orizzontale con la valvola di intercettazione chiusa. Impostare il perno di regolazione completamente in senso antiorario per portare la pressione al valore minimo. Aprire gradualmente la valvola di intercettazione monitorando il manometro per assicurarsi che la pressione rimanga entro limiti di sicurezza. Successivamente, ruotare il perno in senso orario fino a raggiungere la pressione desiderata e serrare il dado di regolazione.
